ナイフ裁断機 / 裁断オプション

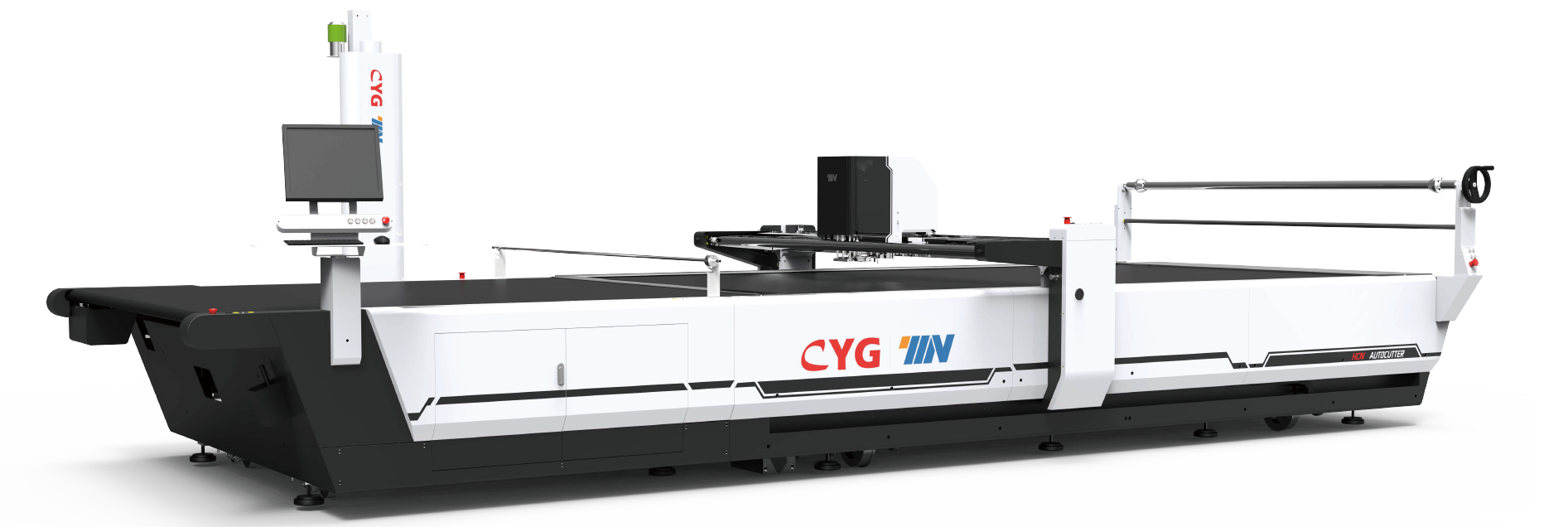

積層自動裁断機
AK２-Aシリーズ
●特徴（FEATURE）
- 高効率、生産性の高い積層型裁断機AK-Aシリーズは専用部品を内製化することで、コストダウンを実現しました。
- 様々なオプション機能の追加でアパレル、自動車、産業資材など幅広い分野で効率的な裁断が可能です。
- Cutting Solution 『裁断計画』 を合わせて運用することにより効率的な運用が可能です。更にパラメーターを素材毎に設定することで、CAMへ自動反映し作業負荷が軽減されます。
●オプション（OPTION）
- 追い送り機能： 連続裁断
- リカバーシート： 隣接パーツの裁断後エアー漏れを防止自動昇降機能付き
- 冷却装置： 冷風をナイフに吹きつけ熱を抑制、生地の溶着を防止
- 硬質強化ヘッド： ジーンズ等の硬い素材に対応。新たにナイフインテリジェンス機能搭載で高積層裁断の精度向上
- ドリル： 3本ドリル(追加2本）
- 横移動： 本体移動式、テーブル移動式
- 柄合わせ： CCDカメラ、プロジェクター投影
- 操作パネル： 逆操作仕様
●仕様（SPECIFICATION）
|
AK２-A170X |
AK２-A200X | AK２-A230X | |
|---|---|---|---|
|
生地幅（㎜) |
1,700 | 2,000 | 2,300 |
| 裁断テーブル長（㎜） | （S・ショート）2,000 / （N・ノーマル）2,000 / （L・ロング）3,300 |
||
| ピックアップテーブル長（㎜） | （S・ショート）2,８00 / （N・ノーマル）３,５00 / （L・ロング）3,500 |
||
| 生地重ね高さ(㎜) | 50/70 ※生地により異なります | ||
| 最大裁断スピード | 45m/min | ||
| コンプレッサー |
(気圧）0.55MPa (エアー量）160NL/min |
||
| 電源 | 三相200V-380V/30kw | ||
| 機械重量（㎏） | ４,４00 | ４,６00 | ４,８00 |

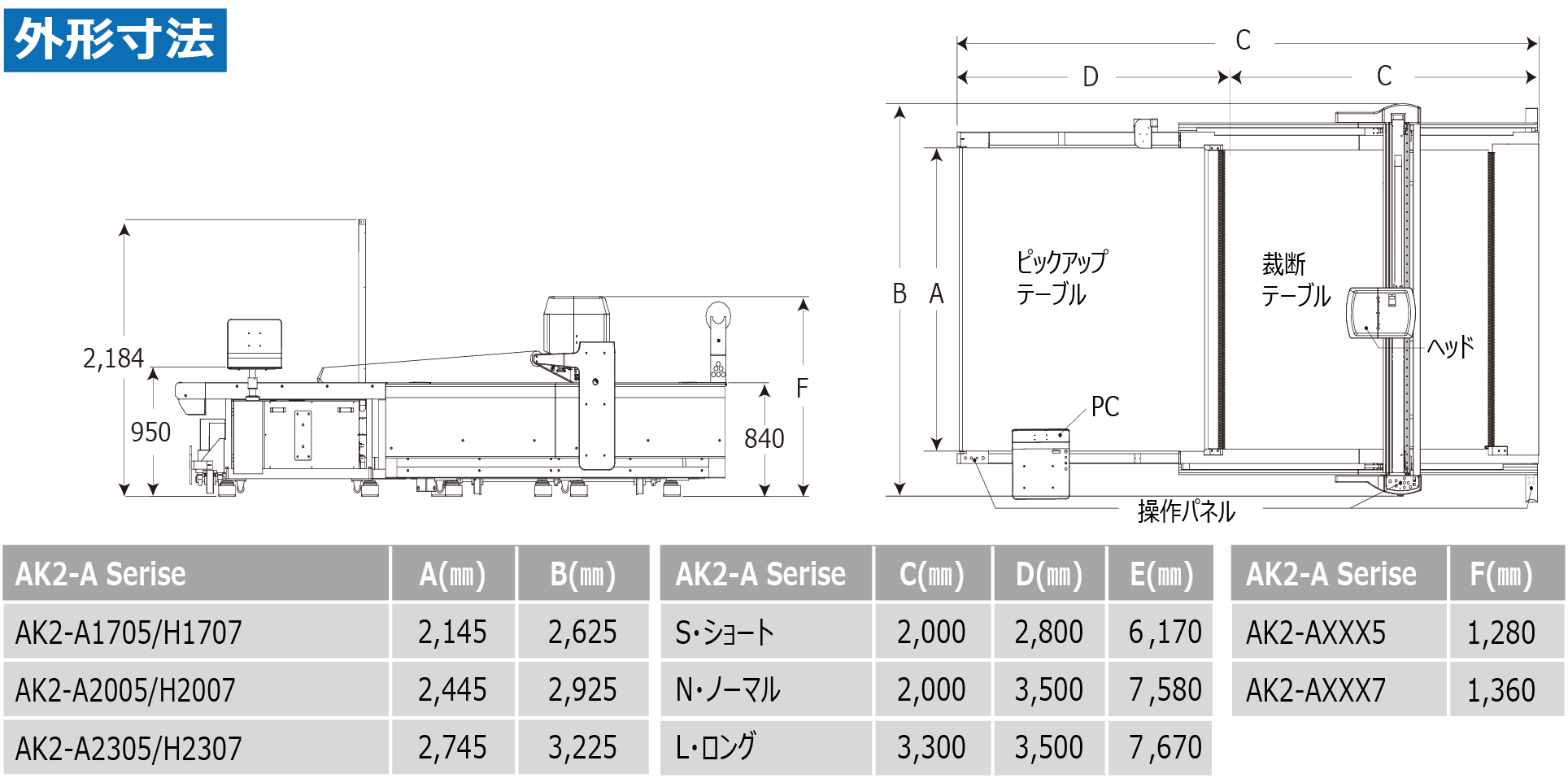

●外形寸法
バーコードリーダー
この上でダブルクリック - ここにキャプションが入ります。

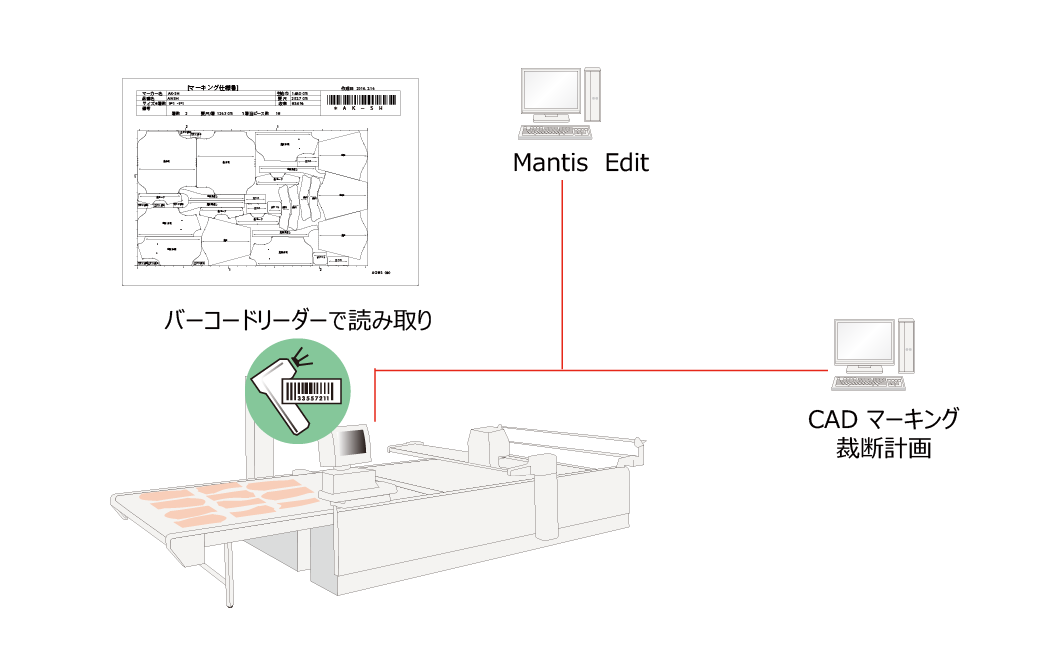

●バーコード、QRコード読取り
裁断指図書に印刷されたバーコード、QRコードを読み取ることで裁断データを呼び出します。手動オペレーションの軽減とミス防止が可能です。
エアーテーブル

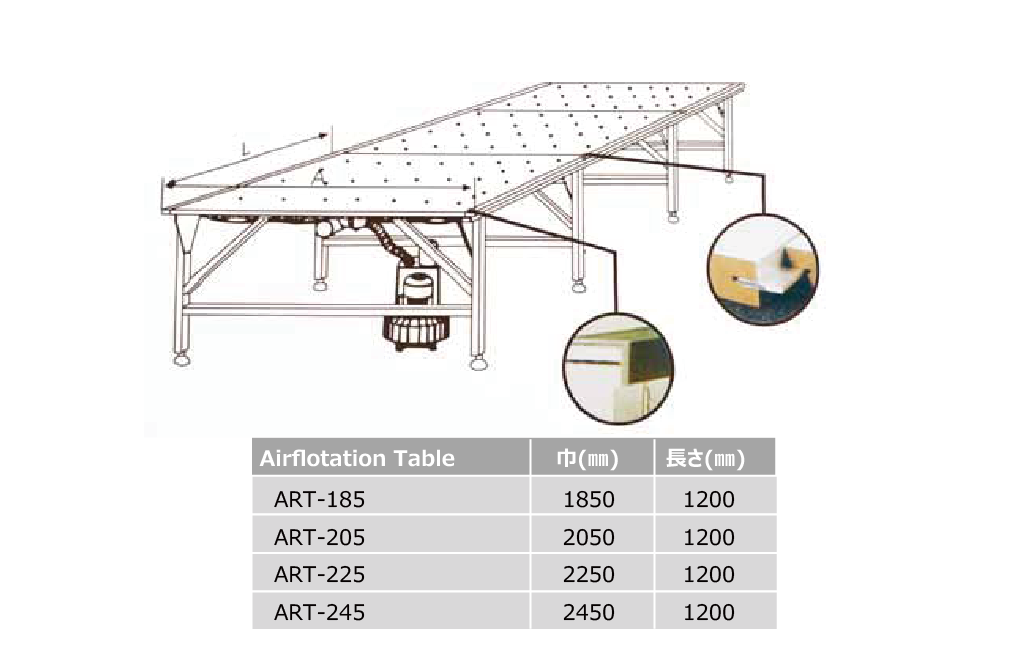

●エアーテーブル（Artxxx）
生地をスムーズに搬送するために下からエアーを送ります。
裁断データ編集ソフトウエア
MANTIS
裁断データ作成・編集
創（SOU）CAD/マーキングの裁断データを作成、編集を行うソフトウェアです。
裁断情報はマーカー内、全ピース、全サイズに反映されます。
裁断の自動シミュレーションができます。

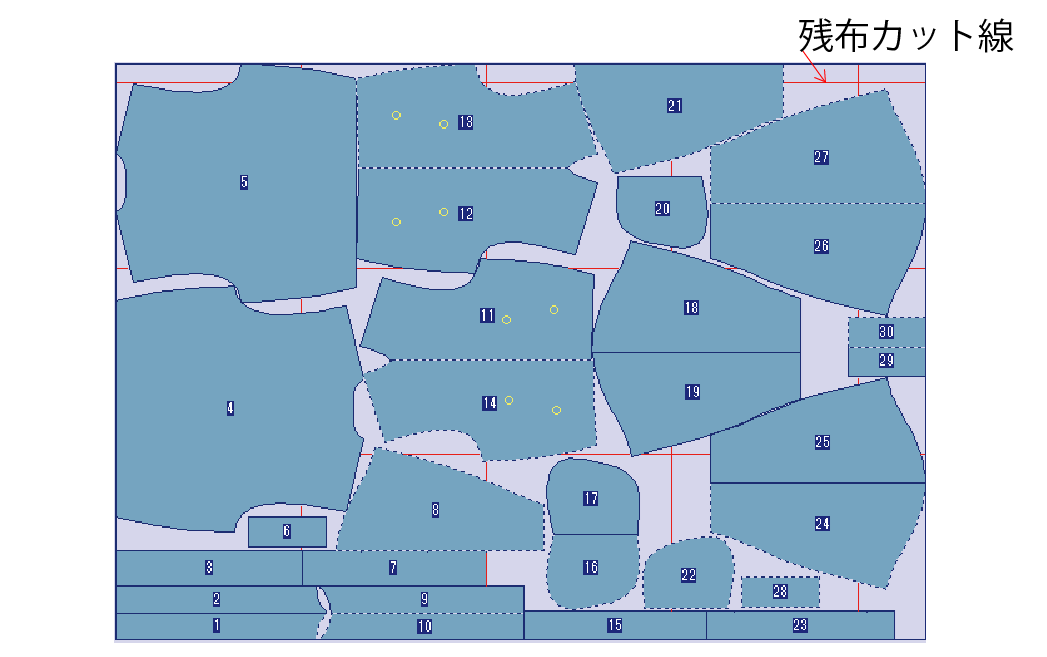

●自動残布カット

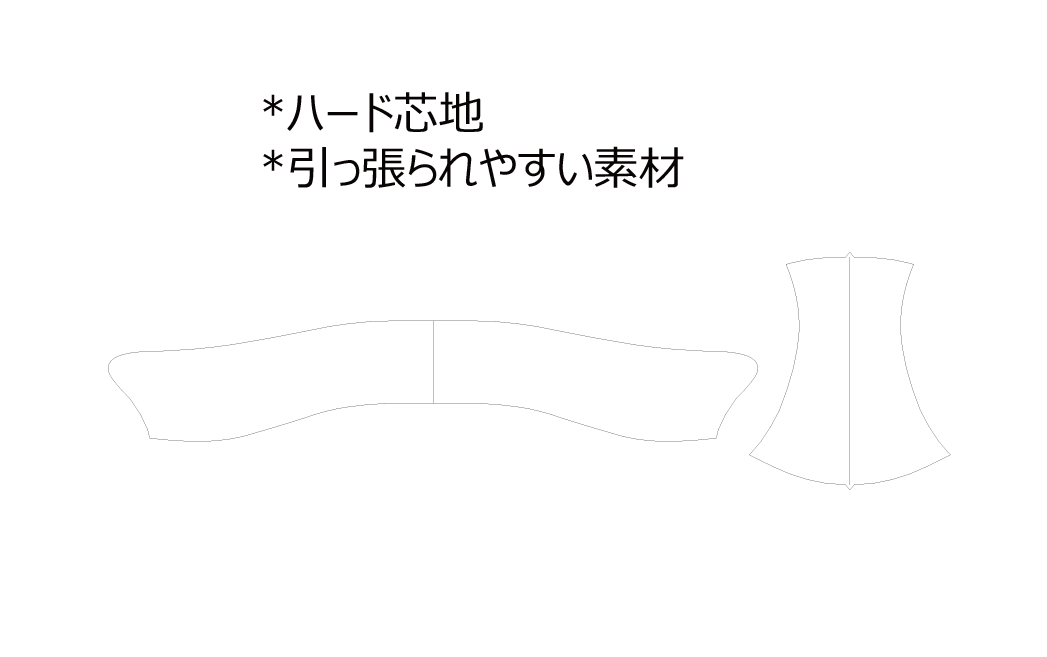

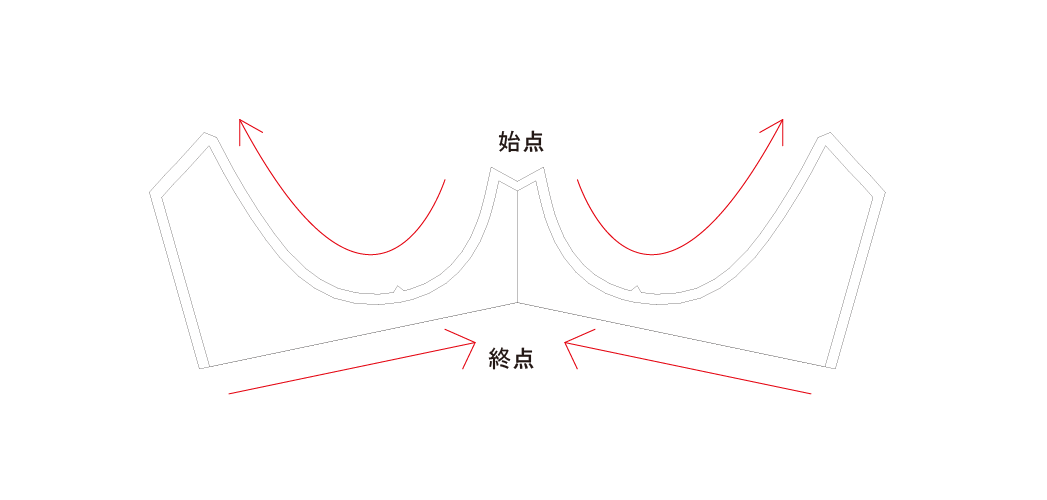

●シンメトリー裁断
素材の特性によりシンメトリーに裁断したいときに裁断の方向指示ができます。

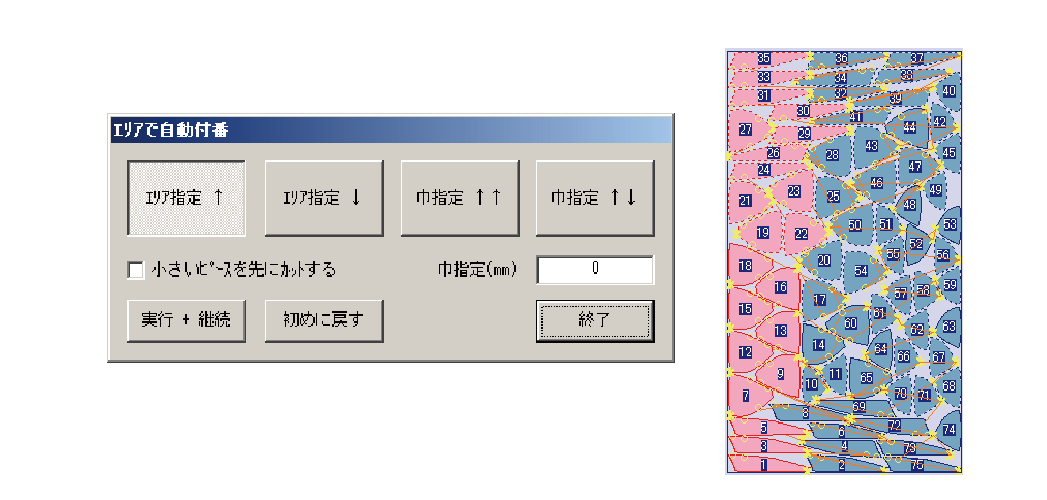

●ピースのカット順変更
変更をエリアで指定
●ピース内のカット順の変更
ポイント単位でなくFrom－To（方向の指示）で指示することにより裁断の品質向上が図れます。

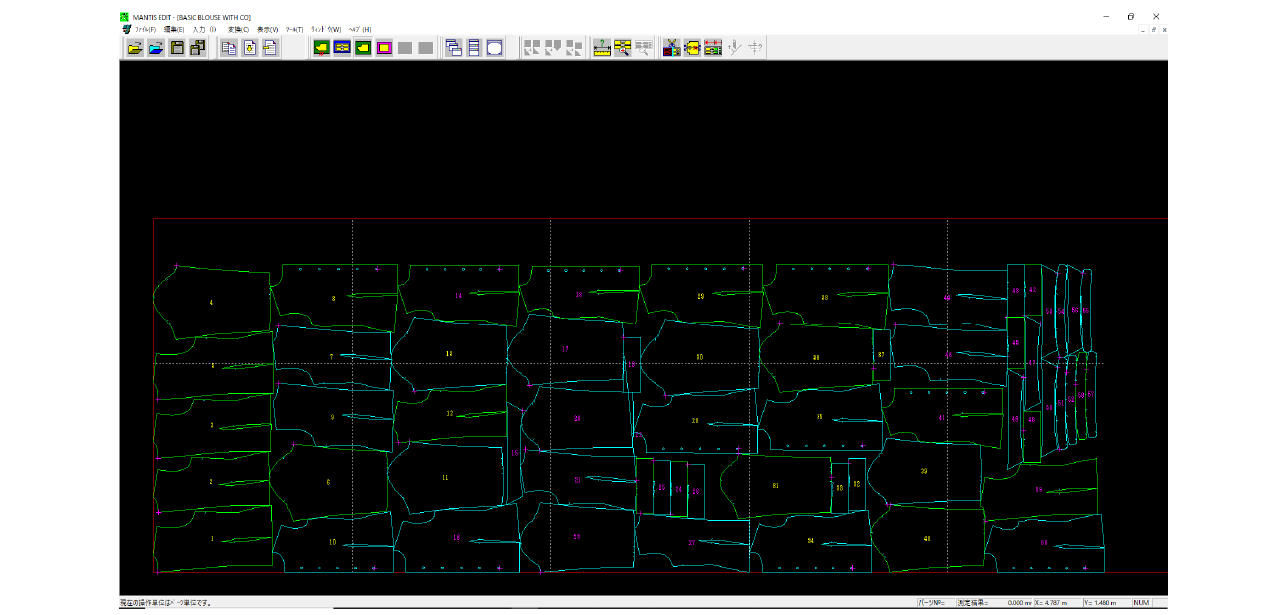

MANTIS EDIT
裁断データ編集
裁断データ（GGTフォーマット）を読み込み、編集するソフトウェアです。
他社CADで作成された裁断データも読み取り可能です。
裁断スタート点、ワサ、耳使い裁断、2度切り防止、ノッチ形状の変更などの設定を行います。
MANTIS CONTRAL
裁断データ制御
オペレーターが効率よく裁断機のパラメーター設定が可能です。
●裁断スピード、隣接パーツ速度の自動設定 ●刃のUP/DOWN ●裁断順序変更 ●刃物クリーニングの設定 ●溶着防止対応 ●日報確認・印刷 ●裁断マーカーのコピー、削除、印刷 ●裁断のシミュレーション
